水利基礎設施中的 3D 測量和點雲利用

FARO、InfiPoints

2021.08.06

結合水資源相關,包括下水道,糞尿處理,汙泥再生,產業排水處理相關設施的設計,施工。
水處理事業基地遼闊,設施涵蓋土木,機電,管線,槽體等複雜的項目。建廠階段往往是多項目同時同步,即協同作業,更須要精準確實的施工規劃,InfiPoints發揮了極大的作用。

集團經營理念

三大業務項目:3D量測、3D資料作成、設計、試算

 1. 3D量測的設備:

(1)3D Scaner (FARO):點雲以誤差值3 mm (目標值)合成

(2)Handy 3D Scaner (DP1-8S):可以邊移動邊量測彌補3D Scaner受限部位的掃描

(3)Dron (Phantom 4 Pro.V2.0):上空量測可以迅速掌握全貌

2. 3D資料作成,使用六種軟體:

(1)Rebro軟體:是CAD的主要軟體整合各項資訊減少相互的矛盾。3D CG可有助於達成共識使用率高

(2)Plant 3D:具備多項功能,目前使用率低,今後計劃多使用。

(3)SolidWorks:運用於設備的強度計算,解析結構體,運用於水處理器材的設計。可以製作動畫,製成展示用型錄的模型。

(4)InfiPoints:檢測,包括進場通道是否干涉,過去困難判斷的項目,可以迅速在畫上確認,提升圖面的準確度,大幅度減少工程的事後修改。

(5)VR:有助於與溝通的對象達成共識,使用於公報,招募人材活動的體驗項目。

3. 為政府部門提供工程費用的預估。

  • 建議進一步閱覽VIEW MORE

  • 以上為用戶網頁的介紹資料,以下是Elysium網頁的介紹資料

為了實現同步作業而活用點雲

 下水道事業已經進入徹底分工的時代,同步工程成為革新下水道事業施工的關鍵。

〈水ing〉因活用點雲,大幅度提升設計與施工的效率而導入InfiPoints,找到新的水處理流程。因InfiPoints落實了同步工程,最近受日本國土交通省表揚為〈下水道BIM/CIM導入計劃的模範事業〉,取得相關工程的建案。



因着取得符合實際狀況的情報,實現了高精度的設計。

通常新工程,沒有既有建物,設施的干擾,所以不須要及時的現場的情報;但是,本案是土木的部份與設備的分開發包,我們必須隨時掌握土木的狀況,因此,開始着手設計之前,先進行3D掃描。再者,土木的部份,由複數的業者承包,更需要頻繁地掃描現場,所有的工程參與者都可以共享掃描的點雲,避免施工錯誤的「翻工」。

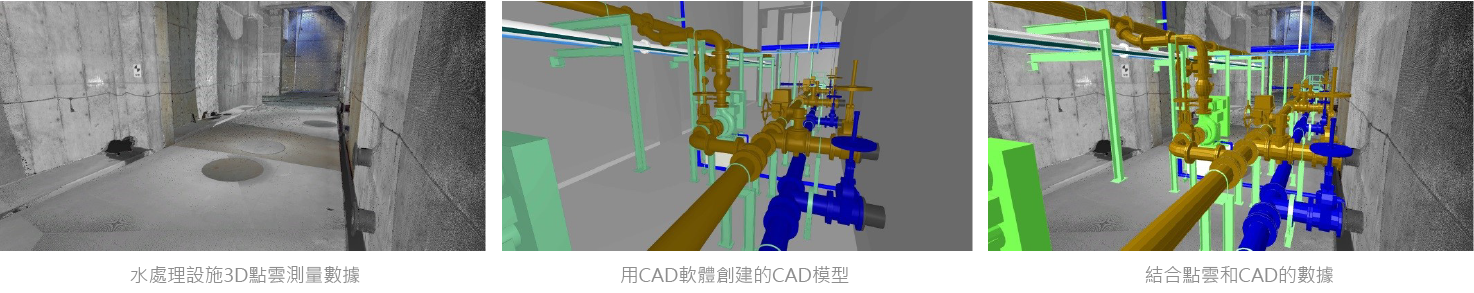

 (Aqua Engineering 與其他 Swing Group 公司合作的污水處理設施示例)





長久保存完工狀態的3D data

工程完工時,使用無人機掃描現場的全貌,客戶(業主)可以藉着InfiPoints VR功能,目視全貌,比圖紙,照片可能夠感受到完工設施的大小,高低的實體感。特別是水槽內部,一旦開始儲水,十年內無法目視確認槽體內部的狀況,也無法攝影,丈量水槽的內部。因此,在開始稼動之前,請業主細看槽體內部,對於往後的維護是重要的一環。再者,施工途中留下詳細的數位記錄,足以提升爾後的維護計劃的精確性與效率。所以,3D量測不只是為了當下的施工方便,也可以留給後世保存。

活用點雲data,使維護流程效率化

過去設計階段,不太會顧慮工廠完工,開始稼動的情形。

今後,在設計的階段會先與負責營運的操作者充分討論,保持活潑的溝通,跨越設計,施工部門之間的隔閡,改善維護管理的效率。
