從GeoSLAM掃描到3D模型

GeoSLAM

2021.05.14

傳記

Jim Foster 在測量行業工作了18年以上,與來自美國各地的知名客戶建立了一家備受推崇的公司。吉姆最初是一家產品設計公司的老闆,他看到了在測量領域開始新冒險的機會,從未回頭。

Pointknow原InterioReview)為客戶提供2D和3D文件,提供準確的資訊和數位模型。近年來,Jim 開始使用 GeoSLAM 設備幫助捕獲3D點雲數據。然後,這些數據被利用在 Revit 中創建精確的3D模型。這種工作流程使他的工作周轉更快,更具成本效益。在這個部落格中,Jim與GeoSLAM談論了他的歷史,為什麼他認為手持掃描是適合他業務的工具,以及最近公司一直在從事的專案的一個例子。


Laser scanning with Pointknown CEO Jim Foster

GeoSLAM在Pointknow公司

早在 2014 年,GeoSLAM 的一位代表就與 GeoSLAM ZEB1 一起拜訪了我的辦公室,聲稱手持式 SLAM 設備在採集準確數據時具有革命性,無需使用地面掃描儀。由於我最初的懷疑,我要求他完成我辦公室的掃描,因為我的測量結果要到1/16。他掃描了辦公室,處理了數據,然後我才喝完一杯咖啡,我把點雲傳到了Revit上,上面我們已經有了數據。數據是如此令人驚訝的準確,我沒有讓銷售員帶走展示機,並且購買了它,然後,它在現場待第二天。

在購買 ZEB Revo之前,我們使用了 ZEB1 多年,最近還使用ZEB Horizon。我們對掃描器的信心只隨著每個新型號的增長而增長,現在我們絕大多數的 3D 模型都是從 GeoSLAM 掃描器生成的點雲中創建的
早在 2014 年,GeoSLAM 的一位代表就與 GeoSLAM ZEB1 一起拜訪了我的辦公室,聲稱手持式 SLAM 設備在採集準確數據時具有革命性,無需使用地面掃描儀。由於我最初的懷疑,我要求他完成我辦公室的掃描,因為我的測量結果要到1/16。他掃描了辦公室,處理了數據,然後我才喝完一杯咖啡,我把點雲傳到了Revit上,上面我們已經有了數據。數據是如此令人驚訝的準確,我沒有讓銷售員帶走展示機,並且購買了它,然後,它在現場待第二天。

在購買 ZEB Revo之前,我們使用了 ZEB1 多年,最近還使用ZEB Horizon。我們對掃描器的信心只隨著每個新型號的增長而增長,現在我們絕大多數的 3D 模型都是從 GeoSLAM 掃描器生成的點雲中創建的

手持掃描 Vs 地面掃描

當我們第一次開始使用SLAM掃描器時,由於最初的懷疑,我們仍然會使用舊的工作方式掃描空間,但我們注意到,SLAM數據不僅可以掃描的速度明顯加快,而且會非常均勻。我們可以在不到半天的時間內擁有可使用的掃描數據,過去使用地面掃描儀和其他現場方法需要更長的時間。

如今,SLAM掃描成為了我們的大部分工作,如果用戶端要求數據細緻度低於1 cm,我們才會使用掃描儀。我們的客戶通常對輸出感興趣,而不太擔心我們是如何實現的,只要他們最終獲得的 3D 模型準確無誤,他們所需要的是手持式掃描器就能實現這一點。

SLAM掃描

正如我提到的,GeoSLAM 掃描器被用在我們大部分的工作中,這太棒了。由於掃描效率,我的現場技術人員可以每天掃描好幾個專案。此外,由於SLAM 掃描器易於使用,我可以輕易訓練團隊的新成員,以便我們非常樂意將他們送到現場,非常快。我不再需要依靠受過各種儀器或是軟體訓練的專家來精準測量我的建築物。

無論是竣工的調查建模還是 3D 雷射掃描,GeoSLAM 掃描儀的使用都徹底改變了我們準確測量空間的方式,並有助於業主和開發人員快速高效地說明了解他們的空間。下面是最近範例我們使用 ZEB Horizon對即將裝修的房子進行的掃描。

Chestunt Hill 掃描—使用SLAM掃描

和我們所有的掃描一樣,現場技術人員和現任業主一起在酒店周圍走動,讓他們可以規劃穿過大樓的道路,並找出過渡到外部的最佳方式。此外,讓現場技術人員在酒店周圍走動,讓他們有機會打開可能中斷掃描的上鎖門窗。此時,我們還考慮從不同的有利位置獲取相同的數據,例如,在這個酒店有一個陽臺區域,現場技術能夠走出去,以掃描建築物的一些外部部分。通常對於這種大小的住宅,我們會進行1或2次掃描,這是技術人員做出這些決定的好時機

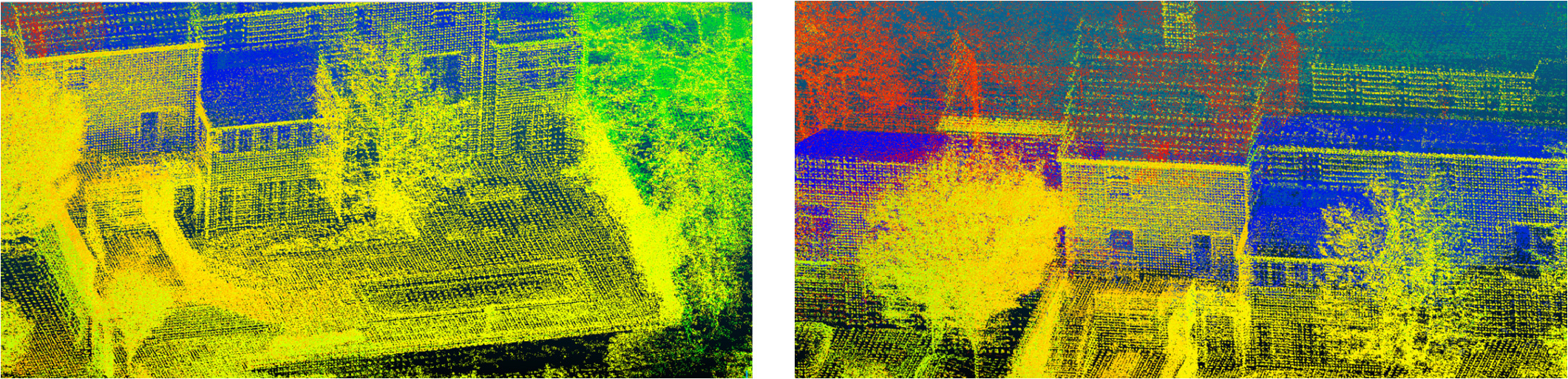

一旦我們完成了四處走動,技術人員設置ZEB Horizon並開始掃描內部。我們先掃描樓下區域,然後前往 2和3樓,確保掃描陽臺和泳池區窗戶。然後,我們去了地下室,最後又完成了樓下的區域。然後,技術人員開始掃描建築物的外部,在場地周圍走動。除了Horizon之外,我們還經常使用無人機從上面拍攝照片,這有助於處於建模階段的團隊

這對客戶來說太棒了,因為我們可以在短時間內到達並掃描他們的財產,並且使用最少的設備。

處理掃描

當我們第一次開始使用手持式掃描器時,我們仍然持懷疑態度,因此我們會處理現場的數據並進行其他測量比較。我們現在的點,我們信任GeosLAM設備足以處理我們辦公室的數據,完全有信心,我們將不需要重新回到物業現場。

我們使用 GeoSLAM Hub 處理和合併辦公室中的數據,並準備將數據匯出併發送給我們的生產團隊。

創建模型

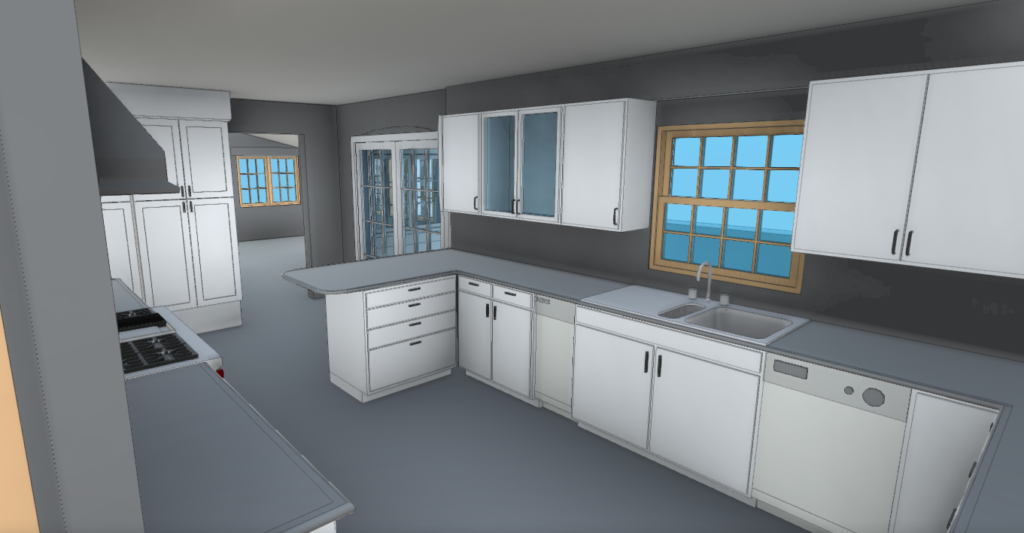

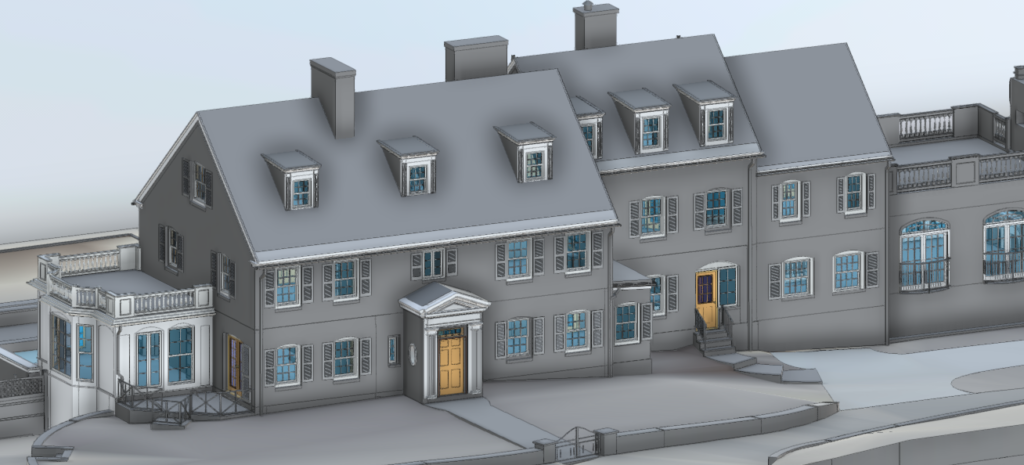

當我們對點雲感到滿意時,我們將在歐特克 ReCap 中匯出數據,然後輸出到 Revit 上,我們的生產團隊將接管該數據並開始創建模型。製作團隊將使用點雲數據構建牆壁、門窗等,這是最耗時的部分,但最終在這個階段創建的內容是將交付給客戶端的內容。

輸出

我們的Revit模型由業主、開發人員或AEC包商使用,幫助他們翻新、建造或通常擁有最新的建築資訊等。從SLAM掃描到3D模型可能需要大約 5-7個工作日,如果我使用地面掃描器,整個項目不僅需要更長的時間,而且對我的客戶來說成本效益也會更低。
