考古應用案例

FARO Focus3D 地面雷射掃描儀發現豐富的文化遺產

2021.02.01

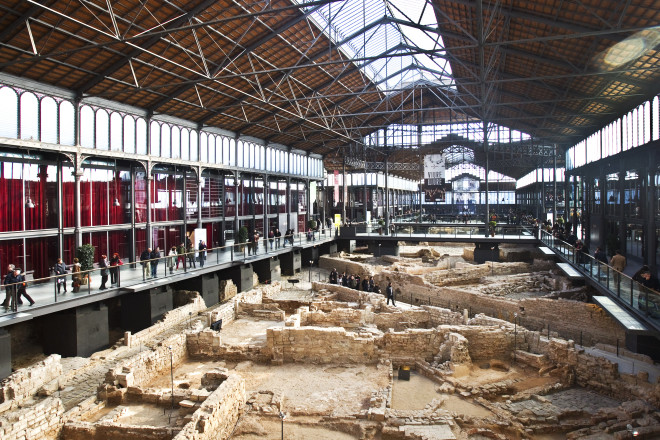

當你到巴塞隆那的“Born Centro Cultural” (Born Cultural Centre),你就能想像生活在17世紀末和18世紀初的巴塞隆那。它是一個獨特和特殊的考古空間,由於其尺寸、保存、狀態和歷史進展,使它能成為代表,也因為這樣,那些住在那裡的家庭名稱被允許放進歷史文獻裡。

安置在內部的Born Cultural Centre尚未用盡在面積和深度上的研究,因此"Instituto de Cultura de Barcelona (ICUB)"(巴賽隆納文化研究所)促進建立一個應用程式,收集所有這方面的資訊,允許從Born Cultural Centre發現豐富的文化遺產。

該專案的負責人-Creueta 119,負責協調不同的團隊參與這個應用程式的開發。Captae使用三維雷射掃描儀校正數位化攝影的經驗結合了Leonard Blum優化組織模型的經驗,兩人合作進行現場整個表面的三維掃描並於iOS和Android系統上優化具有高解析度的真實紋理。

FARO Focus3D 地面雷射掃描儀能掃描整個表面非常高的比例。即使如此,有的難以進入、形態複雜 (井、 烤爐等)的區域,還是無法全面數位化。充分利用FARO Freestyle3D 手持掃描儀的優良品質和精度 ,特別適用於那些探查困難或狹小的空間。由於高達8立方米掃描體積,它能快速建立可靠的結構和3D物件檔案,並創建高清點雲。小於 1.5 毫米的精準度,使它適用於任何應用程式安裝或從各種不同角度快速測量所需要的屬性。

在使用上,Freestyle3D手持掃描儀更小、更輕、更易於管理,並且不限制從靜止位置進行數位化,Freestyle3D能探訪更多的角落和縫隙,使獲得的點雲與陸地掃描儀得到的具有相似特徵。由於採用了輕質碳纖維結構,使這款手持掃描儀重量不足一公斤,因此極為實用和便於攜帶。平板電腦軟體上的情景拍攝(包括一個直觀的用戶指南)能讓沒有任何培訓的使用者都能在現場輕易上手。

此外,由於這是FARO的專業工具,它被保證和Focus3D 掃描儀數位化的元素有相同的準確度,兩台掃描儀生成資料格式之間也完全相容。

Captae使用系統把小尺寸的爐進行數位化,以便測試把有局限性的新裝置以及檢查獲得的資料能納入現有模型。結果是令人信服的,因為它能夠在短短20多分鐘內把所有角落和縫隙數位化,而使用一個地面掃描儀會花費四倍的時間,也不能夠獲得完整的結構。

將來自兩個掃描儀的資料放進SCENE 5.4軟體能整合適合烤爐模型與完整的資料。在此試驗中可以確認:這兩個系統完美互補!

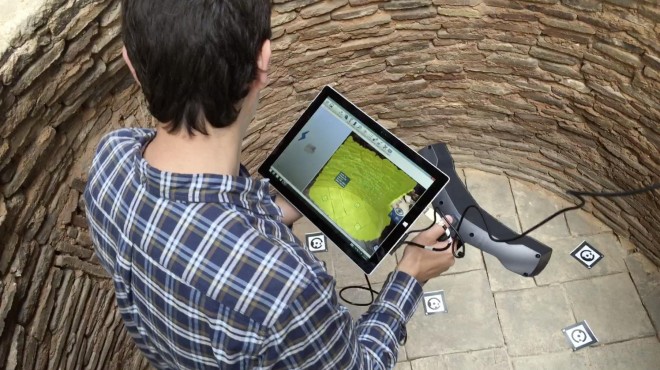

Freestyle3D手持掃描儀掃描示範
