RIEGL空載光達

從雙LiDAR空載光達到透水光達完整的系統整合。

索取型錄
設備Equipment

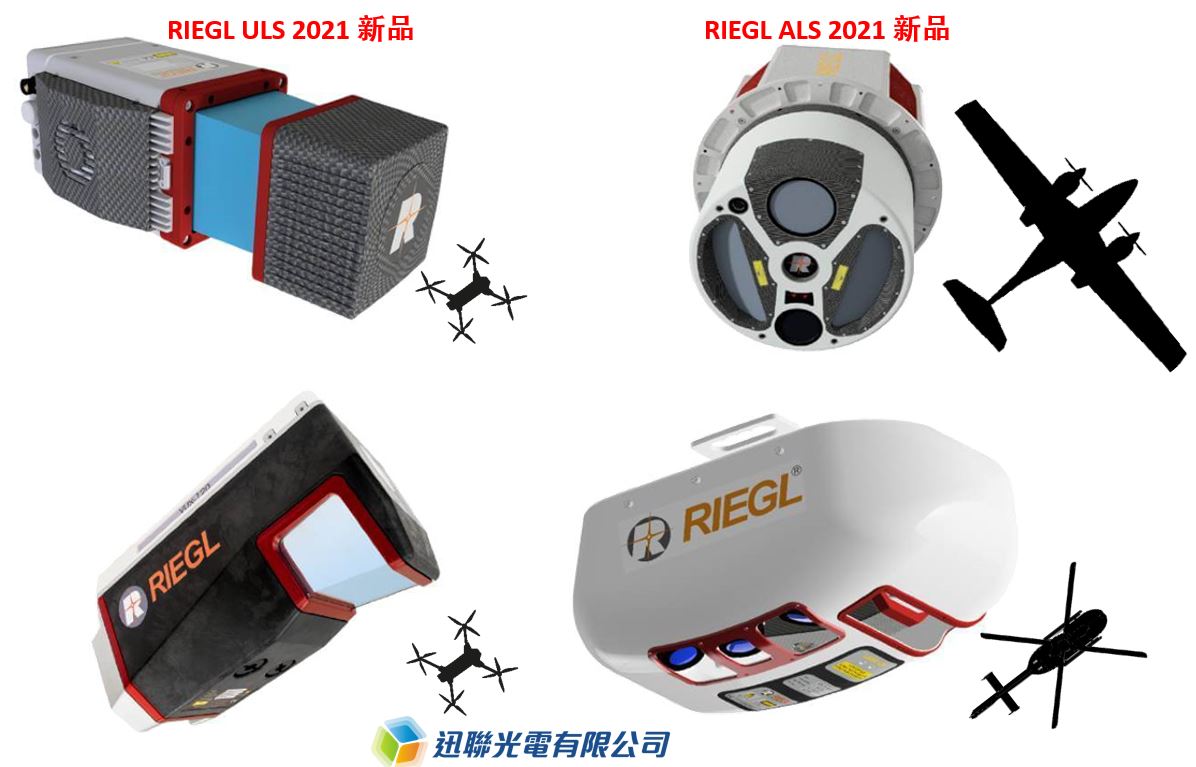

空載雷射掃描儀 Airborne Scanner

RIEGL ALS產品系列為大型機載的空載掃描儀可有效率的獲取大範圍區域的三維資訊,針對低反射條件(20%反射率)下依然有高飛航高度的表現能力,有從530公尺至5800公尺的各類產品。可以在危險或難以到達的區域獲取數據,同時為多種應用,如農業、林業、考古、資源調查、礦業、電力管理、測量及都市計畫等提供精準快速的成果。

RIEGL 空載 LiDAR系統特性

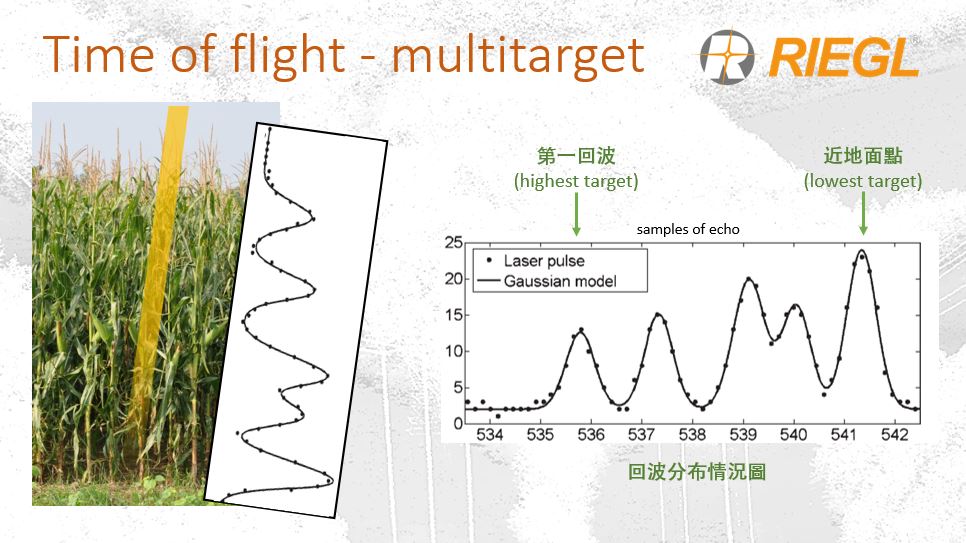

Lidar echo digitization與online waveform analysis技術

RIEGL利用波形回波處理技術,可快速獲取多回波資訊數據,並可有效穿透植被縫隙,獲取近地面地形點雲資料。

堅固設計及完整的系統介面

RIEGL空載LiDAR堅固的設計,可與高解度航測相機獲取高解析度影像與高密度點雲,整體設計使用者快速安裝並進行空拍掃描更加安全。而完整系統介面設計使控制操作到資料存取流程安全順暢。

MTA雜訊情況改正

在雷射掃描中,設備以遠距離高速率測量獲取數據通常會導致錯誤。如此情況為多週期回波(multiple-time-around ,MTA),RIEGL RiMTA軟體可用來解決這些資料問題,REIGL不是刪除這些MTA的錯誤資訊,而是軟體自動正確精確的為每個數據集指定正確的MTA區域。

空載 LiDAR軟體方案

由外業掃描設備控制軟體至內業資料處理平差、點雲分類軟體,RIEGL提供完整軟體解決方案。

空載光達ALS

RIEGL ALS SYSTEM 空載LiDAR整合系統

RIEGL空載LiDAR系統專為在低海拔,中海拔和高海拔並配合直升機與定翼機進行高效數據採集而設計,各種不同的空載LiDAR產品涵蓋應用從高密度細節調查到繪製廣域地圖。高速旋轉鏡設計可確保點雲可靠性,並在所有飛行高度上的掃描FOV有均勻點分佈。RIEGL的Waveform-LiDAR技術,可為點雲提供最高的準確性,出色的垂直目標分辨率及反射率。大氣雜波抑制能力可產生乾淨的點雲,而軟體即可過濾出孤立的噪聲點。

RIEGL VQ-1560 II-S

• VQ-1560 II-S繼承了RIEGL成熟的VQ-1560 II系列的成功理念。獨特的掃描模式及很寬廣的操作距離讓系統的應用更加多元。
• 單一通道2 MHz 雷射PRR
• 測量速率2 x 133萬點/秒
• 掃描速度高達600線/秒
• 操作飛行高度高達3,900公尺/12,800英尺(@20%反射率)
• 掃描FOV: 58°
• 可採集各種點密度的資料
• 高效能多回波信號偵測、即時波形處理、全波形紀錄及MTA處理技術
• 外殼及基座可與典型艙口及穩定平台連接

RIEGL VQ-1560i DW

• VQ-1560i DW為機載LiDAR掃描系統,提供綠色及紅外光(IR)的雙LiDAR通道。這兩個波長可以獲取互補的資訊,從而提供兩個獨立的反射率分佈圖。
• 單一通道1 MHz 雷射PRR
• 測量速率133萬點/秒
• 掃描速度高達600線/秒
• 操作飛行高度高達2,500公尺/8,300英尺(使用雙雷射通道),4,700公尺/15,500英尺(僅使用近紅外通道) (@60%反射率)
• 掃描FOV: 58°
• 可採集各種點密度的資料
• 高效能多回波信號偵測、即時波形處理、全波形紀錄及MTA處理技術
• 外殼及基座可與典型艙口及穩定平台連接

RIEGL VQ-1460 RIEGL VQ-1260

• 是RIEGL最新一代的頂級機載LiDAR掃描系統,提供廣泛應用領域的新標準,從高點密度廣域測繪到極高解析度的城市測繪或是廊道測繪。
• 雷射PRR:
VQ-1460: 4.4 MHz
VQ-1260: 2.2 MHz
• 測量速率:
VQ-1460: 高達293萬點/秒
VQ-1260: 高達147萬點/秒
• 掃描速度高達600線/秒
• 操作飛行高度高達4,400公尺/14,450英尺(@20%反射率)
• 掃描FOV: 58°
• 大氣雜波抑制獲取乾淨的點雲
• 高效能多回波信號偵測、即時波形處理、全波形紀錄及MTA處理技術
• 易於操作的可拆卸手把

RIEGL VQ-780 II-S

• VQ-780 II-S是高性能、穩定、輕量且堅固的空載測繪感測器。這個多功能的系統設計用來高效獲取低、中、高海拔的資料,涵蓋各種雷射掃描應用,從高密度到廣域測繪。
• 2 MHz 雷射PRR
• 測量速率高達133萬點/秒
• 掃描速度高達300線/秒
• 操作飛行高度超過3,900公尺/12,800英尺( @20%反射率)
• 掃描FOV: 60°
• 大氣雜波抑制獲取乾淨的點雲
• 高效能多回波信號偵測、即時波形處理、全波形紀錄及MTA處理技術
• 平行掃描線與均勻點分佈。
• 可直接整合於RIEGL ALS系統

RIEGL VQ-780 II

• 2MHz 雷射PRR
• 測量速率高達133萬點/秒
• 掃描速度高達300線/秒
• 操作飛行高度超過3,700公尺/3,000英尺( @20%反射率)
• 掃描FOV: 60°
• 大氣雜波抑制獲取乾淨的點雲
• 高效能多回波信號偵測、即時波形處理、全波形紀錄及MTA處理技術
• 平行掃描線與均勻點分佈。
• 可直接整合於RIEGL ALS系統

RIEGL VQ-580 II-S

• VQ-580 II-S滿足緊湊型LiDAR對中、廣域及廊道測繪的要求,且本系統提供測量潮濕或結凍表面,在雪地測繪和冰川監測方面提供一流的結果。
• 2 MHz 雷射PRR
• 測量速率高達125萬點/秒
• 掃描速度高達300線/秒
• 操作飛行高度高達1,800公尺/5,900英尺(@20%反射率)
• 掃描FOV: 75°
• 高效能多回波信號偵測、即時波形處理及MTA處理技術。
• 平行掃描線與均勻點分佈。
• 可直接整合於RIEGL ALS系統

RIEGL VQ-480II RIEGL VQ-580II

• 透過複雜的設計將總重量減少到約10公斤,可無縫集成到穩定的平台上,適用於小型飛機、直升或大型UAV。
• 2 MHz 雷射PRR
• 測量速率高達125萬點/秒
• 掃描速度高達300線/秒
• 操作飛行高度超過1,200公尺/3,950英尺(@20%反射率)
• 掃描FOV: 75°
• 高效能多回波信號偵測、即時波形處理及MTA處理技術。
• 平行掃描線與均勻點分佈。
• 可直接整合於RIEGL ALS系統
• 雷射波長:
• VQ-480II: 1550nm
• VQ-580II: 1064nm,更適合在雪地與冰山。

RIEGL VQX-1

RIEGL VQX-1是一款緊湊、穩固且結合空氣動力學設計的機翼吊艙,提供用戶友善的安裝過程及簡單應用。

該機翼吊艙可搭載一台RIEGL雷射掃描儀(VQ-480 II、VQ-580 II-(S)、VUX-240、VUX-160²³、120²³或VQ-840-G)以及最多3台高解析度相機和合適的高階IMS/GNSS系統。

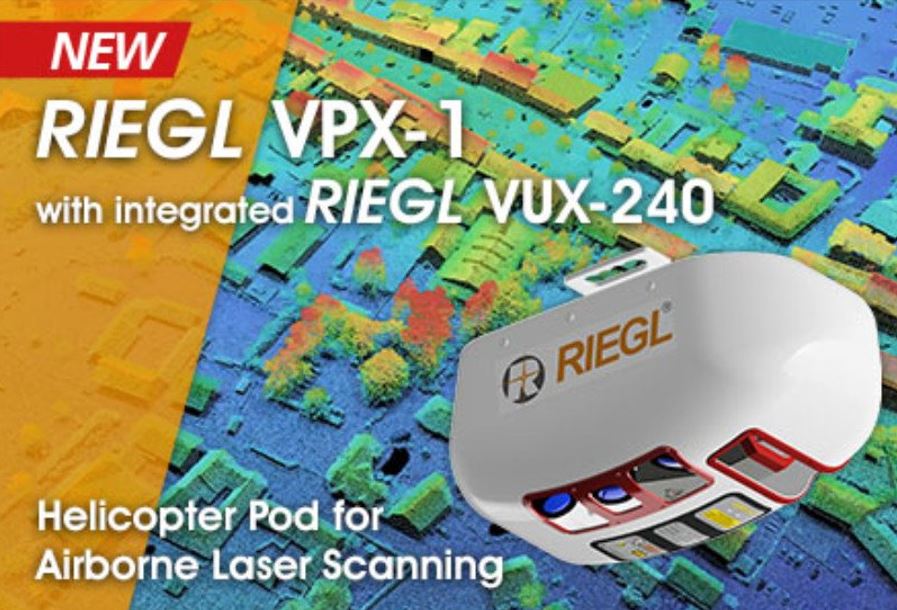

RIEGL VPX-1

RIEGL VPX-1有完整的ALS掃描系統平台。可輕鬆,快速地安裝在直升機上的合適支撐臂上。

該平台由RIEGL VUX-240、三台PhaseOne iXM高解析度相機和IMU/GNSS系統組成,非常適合地圖繪製應用。VUX-240 的高PRR與相機傾斜方向(正下/前向/後向掃描),使高密度高細節的掃描工作有完善的解決方案。

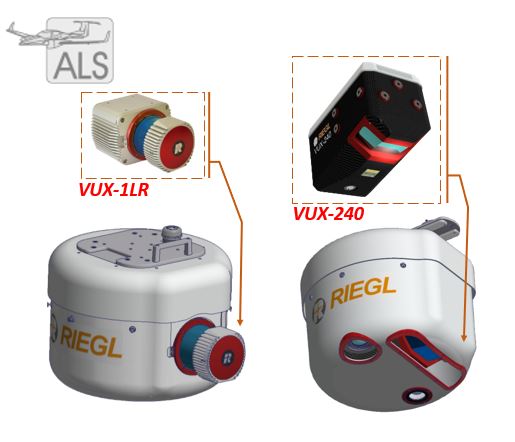

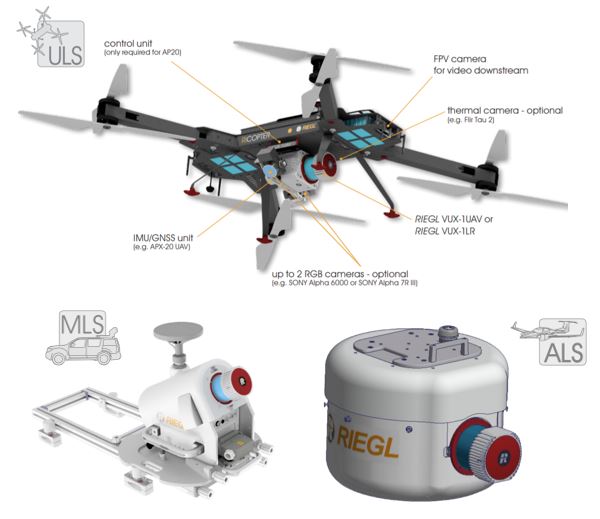

RIEGL VP-1

RIEGL VP-1旨在將VUX-SYS掃描系統平穩地整合到載人直升機中。輕巧的小吊艙可以可快速安裝和卸下系統。

VP-1可整合VUX-1系列或VUX-240 空載LiDAR。整合IMU / GNSS /LiDAR、控制單元和相機系統到各自的設計中。

RIEGL VUX-12023

• 2.4 MHz 雷射PRR
• 測量速率高達200萬點/秒
• 掃描速度高達400線/秒
• 操作飛行高度高達440公尺/1,450英尺(@20%反射率)
• 掃描FOV: 100°
• 非常緊湊和輕巧,僅約2公斤/4.4磅
• 正下/前向/後向掃描即使在垂直結構或狹窄峽谷上也可提供無與倫比的掃描數據完整性
• 擁有RIEGL獨特的回波信號數字化、波形處理及MTA處理技術
• 完整IMU、GPS數據串機械安裝和電子接口介面
• 可輕鬆安裝於UAV、自動旋翼機和直升機上
• 內建1TB SSD

RIEGL VUX-16023

• 2.4 MHz雷射PRR
• 測量速率高達200萬點/秒
• 掃描速度高達400線/秒
• 操作飛行高度高達560公尺/1,800英尺(@20%反射率)
• 掃描FOV: 100°
• 非常緊湊和輕巧,僅約2.65公斤/5.8磅
• 正下/前向/後向掃描即使在垂直結構或狹窄峽谷上也可提供無與倫比的掃描數據完整性
• 擁有RIEGL獨特的回波信號數字化、波形處理及MTA處理技術
• 完整IMU、GPS數據串機械安裝和電子接口介面
• 可輕鬆安裝於UAV、自動旋翼機和直升機上
• 內建1TB SSD

RIEGL VUX-240

• 1.8 MHz 雷射PRR
• 測量速率高達150萬點/秒
• 掃描速度高達400線/秒
• 操作飛行高度高達900公尺/2,950英尺(@20%反射率)
• 掃描FOV: 75°
• 重量僅約4公斤
• 擁有RIEGL獨特的回波信號數字化、波形處理及MTA處理技術
• 完整IMU、GPS數據串機械安裝和電子接口介面
• 可安裝於大型無人機、直升機或定翼機。
• 內建1TB SSD

RIEGL VUX-1LR22

• 1,500 kHz 雷射PRR
• 15毫米測量級精度
• 測量速率高達150萬點/秒
• 掃描速度高達200線/秒
• 操作飛行高度高達640公尺/2,110英尺(@20%反射率)
• 掃描FOV: 360°
• 非常緊湊堅固和輕巧,僅約3.5公斤
• 擁有RIEGL獨特的回波信號數字化、波形處理及MTA處理技術
• 完整IMU、GPS數據串、LAN-TCP / IP和同步脈衝(1PPS)機械安裝和電子接口介面
• 內建1TB SSD

透水光達ALB

RIEGL ALB SYSTEM 空載LiDAR整合系統

RIEGL空載透水光達(ALB, Airborne Laser Bathymetry)以其在無縫地測量混合地景中的效率而著稱。因此,它被用於這些過渡地帶的水文製圖和海洋製圖,並具有在一次任務中獲取陸域地形和水域測深數據的優勢。這些過渡地帶通常包含多種多樣的自然棲息地、人工構造物、沈積物或基礎設施,很難只透過使用船載方式或陸上測量來完全覆蓋。

RIEGL VQ-880-G II RIEGL VQ-880-GH

• RIEGL VQ-880-G系列是用於水文和地形測量的組合,整合IMU/GNSS系統及最多兩個相機。VQ-880-G系列使用綠色雷射,可以對水下地形進行高解析度測繪。並配合紅外光雷射進行採集地面地形資料
• 綠色雷射規格-700 kHz 雷射PRR
測量速度高達70萬點/秒 掃描速度高達80線/秒
測水深度可達1.5沙奇深度(@80%反射率及650公尺飛行高度)
掃描FOV: 40°
• 紅外雷射規格-900 kHz 雷射 PRR
測量速率高達27.9萬點/秒 測量速度高達200線/秒
操作飛行高度高達1,600公尺/5,250英尺(@20%反射率)
掃描FOV: 40°
• 擁有RIEGL獨特的回波信號數字化、波形處理及MTA處理技術
• 內置經率定的IMU/GNSS系統及2顆相機。
• RIEGL VQ-880-GH減低設備高度以用於直升機。

RIEGL VQ-840-GL RIEGL VQ-840-G

• 200 kHz 雷射PRR
• 測量速率高達200 kHz
• 掃描速度高達100線/秒
• 為結合地形和透水雙用光達並可於機載和無人機設計。
• VQ-840-GL不具備相機或紅外測距儀窗口
重量:
VQ-840-GL: 約9.8公斤
VQ-840-G: 約12公斤

影音Video

RIEGL 1560i 空載LiDARLiDAR

清楚可了解雙LiDAR波形處理空載掃描系統,在高空中的能力表現。

RIEGL 780i 空載LiDAR

RIEGL高效能多回波信號偵測、即時波形處理及MTA處理技術,及高PRR,可獲得高密度高均勻點雲資訊。

RIEGL 1560 出任務

RIEGL LMS-Q1560雙LiDAR波形處理空載掃描系統支持NASA JPL在美國科羅拉多州進行積雪勘測任務

RIEGL VQX-1

RIEGL VQX-1是完全集成的機載雷射掃描機翼支柱吊艙,可以搭各種RIEGL LiDAR類型。
可應用於中廣域高解析度測繪、石油及天然氣管線監測、電力線測繪、城市環境調查以及洪水區測繪和應急管理計劃等領域。

RIEGL VP-1

RIEGL VP-1整合VUX-1LR遠,可安裝在有人駕駛直升機標準硬點和攝影機支架上。
快速釋放適配器支架和最少的外部電纜(即電源,LAN,GPS天線)可快速安裝和卸下系統。

RIEGL VQ 1560 II點雲成果

由點雲成果很清楚可了解到 VQ 1560 II的高性能。

RIEGL 2020 ALS 產品介紹簡報

由RIEGL 產品經理們進行ALS新產品介紹,讓各位更了解產品規格。
