RIEGL空載光達

從雙LiDAR空載光達到透水光達完整的系統整合。

索取型錄
設備Equipment

空載雷射掃描儀 Airborne Scanner

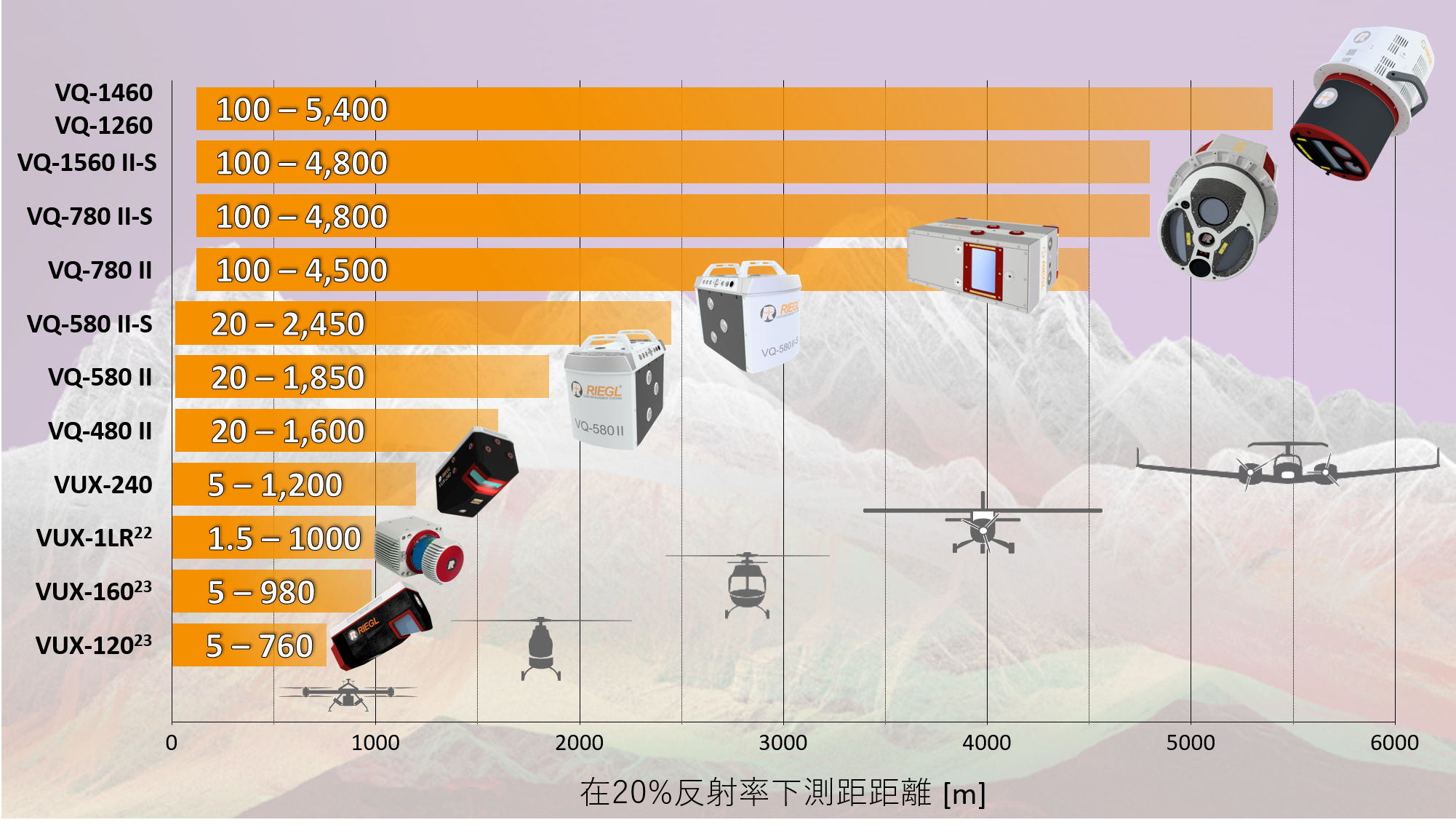

RIEGL ALS產品系列為大型機載的空載掃描儀可有效率的獲取大範圍區域的三維資訊,針對低反射條件(20%反射率)下依然有高飛航高度的表現能力,有從530公尺至5800公尺的各類產品。可以在危險或難以到達的區域獲取數據,同時為多種應用,如農業、林業、考古、資源調查、礦業、電力管理、測量及都市計畫等提供精準快速的成果。

RIEGL 空載 LiDAR系統特性

Lidar echo digitization與online waveform analysis技術

RIEGL利用波形回波處理技術,可快速獲取多回波資訊數據,並可有效穿透植被縫隙,獲取近地面地形點雲資料。

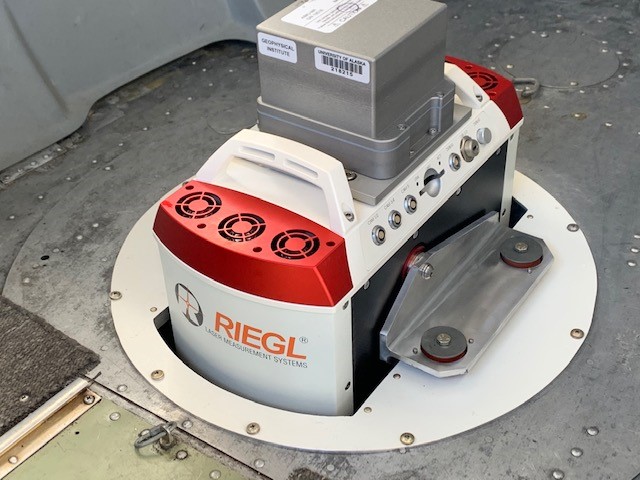

堅固設計及完整的系統介面

RIEGL空載LiDAR堅固的設計,可與高解度航測相機獲取高解析度影像與高密度點雲,整體設計使用者快速安裝並進行空拍掃描更加安全。而完整系統介面設計使控制操作到資料存取流程安全順暢。

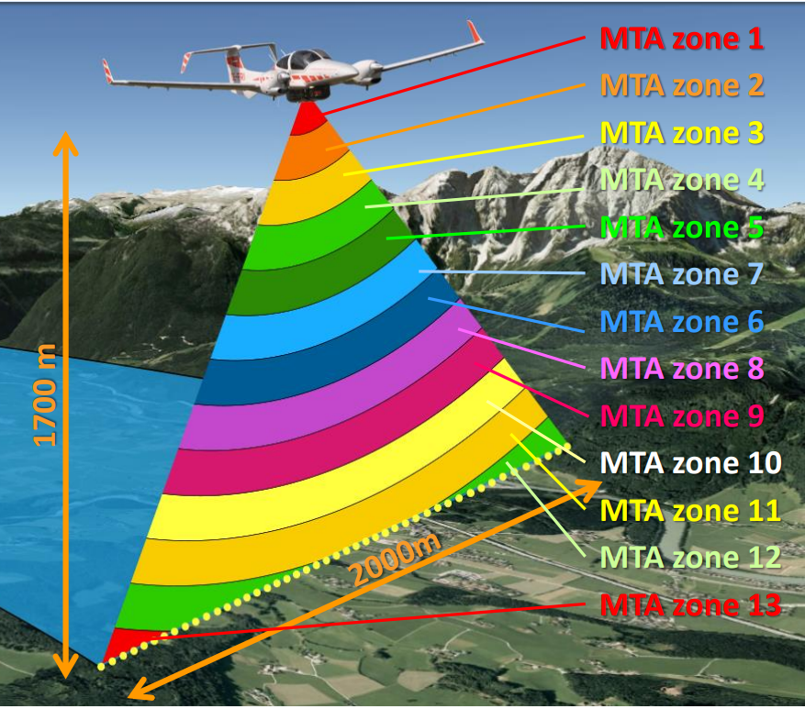

MTA雜訊情況改正

在雷射掃描中,設備以遠距離高速率測量獲取數據通常會導致錯誤。如此情況為多週期回波(multiple-time-around ,MTA),RIEGL RiMTA軟體可用來解決這些資料問題,REIGL不是刪除這些MTA的錯誤資訊,而是軟體自動正確精確的為每個數據集指定正確的MTA區域。

空載 LiDAR軟體方案

由外業掃描設備控制軟體至內業資料處理平差、點雲分類軟體,RIEGL提供完整軟體解決方案。

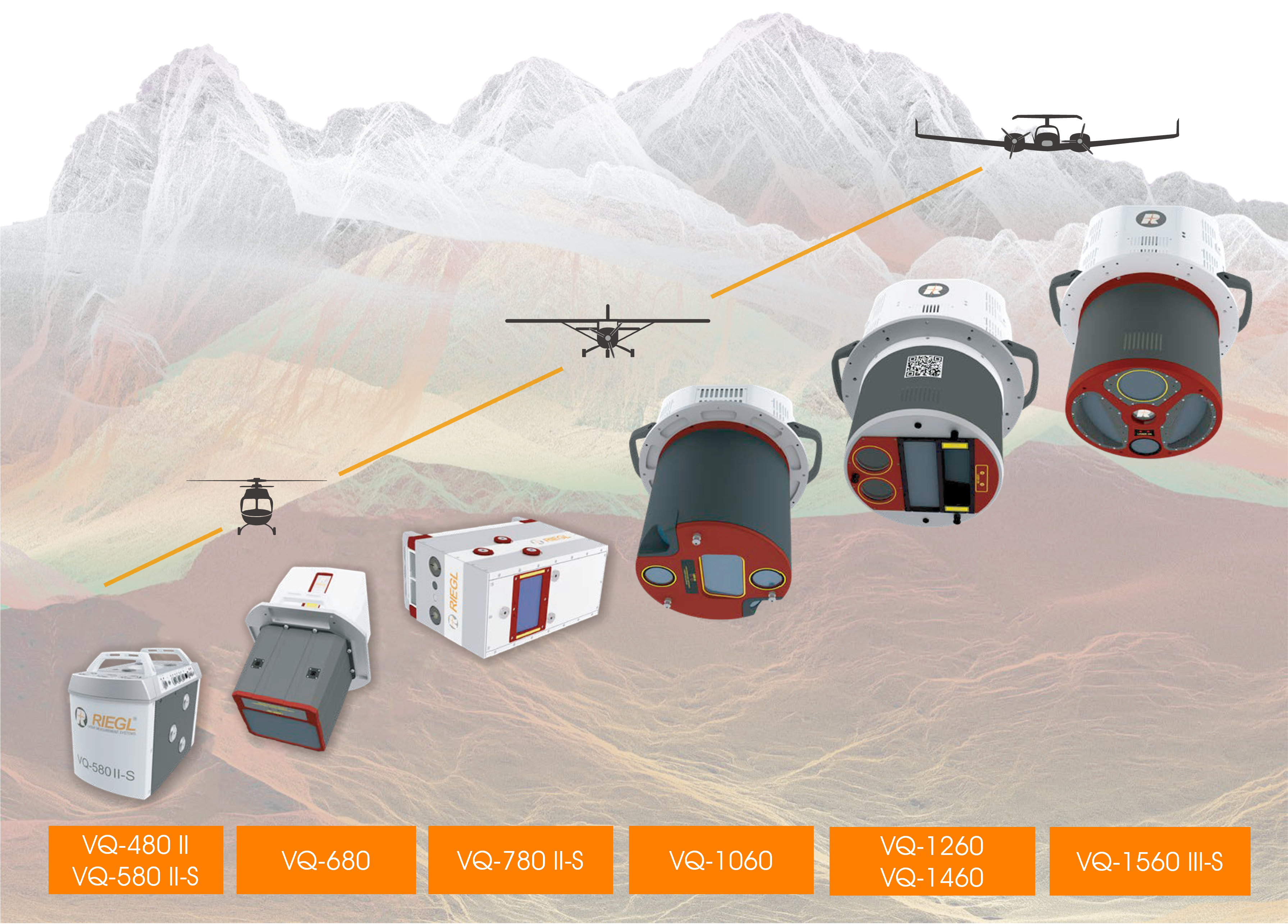

空載光達ALS

RIEGL ALS SYSTEM 空載LiDAR整合系統

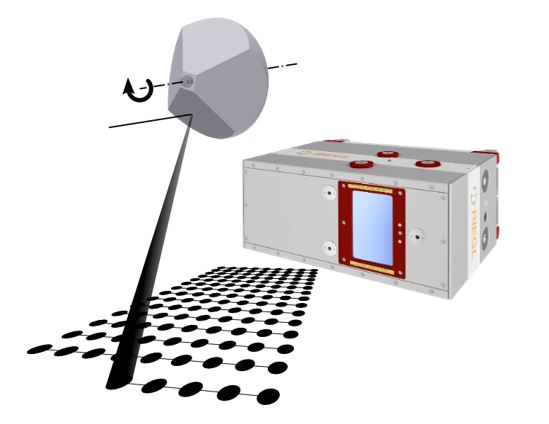

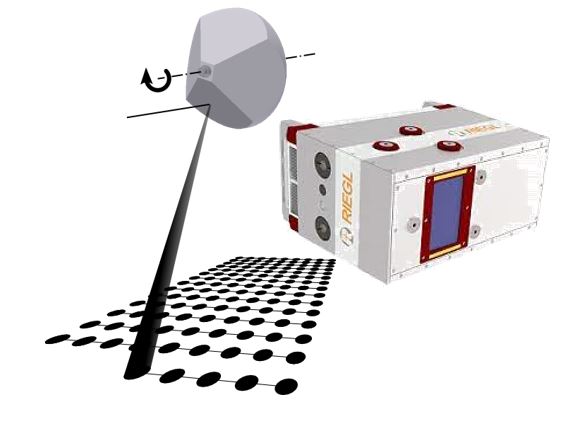

RIEGL空載LiDAR系統專為在低海拔,中海拔和高海拔並配合直升機與定翼機進行高效數據採集而設計,各種不同的空載LiDAR產品涵蓋應用從高密度細節調查到繪製廣域地圖。高速旋轉鏡設計可確保點雲可靠性,並在所有飛行高度上的掃描FOV有均勻點分佈。RIEGL的Waveform-LiDAR技術,可為點雲提供最高的準確性,出色的垂直目標分辨率及反射率。大氣雜波抑制能力可產生乾淨的點雲,而軟體即可過濾出孤立的噪聲點。

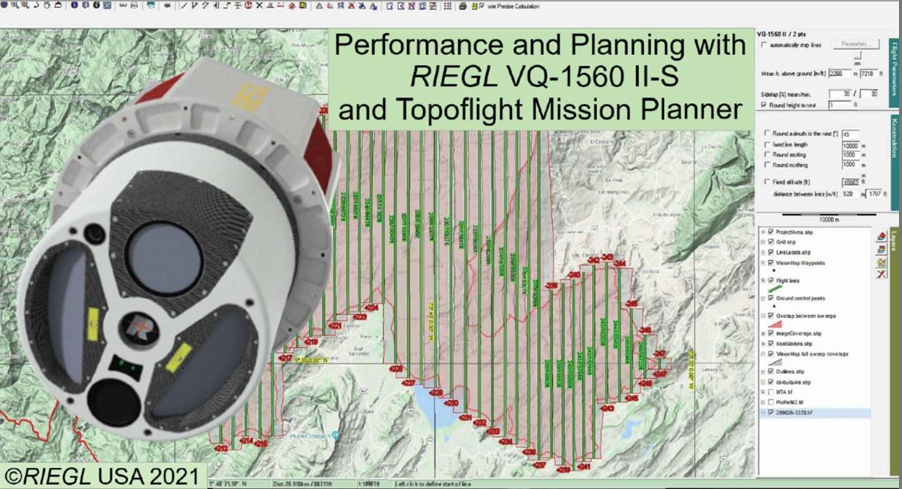

VQ-1560 II-S

新型VQ-1560 II-S繼承了RIEGL成熟的VQ-1560 II系列的成功理念。隨著雷射功率的增加,工作高度在4MHz的脈衝重複頻率下可擴展至1600m AGL,在540kHz的脈衝重複頻率下可擴展至4000m AGL(@20%的目標反射率)。這些改進使系統的生產率與點密度範圍內提高了約25%。

VQ-1560 II

VQ-1560 II為雙LiDAR波形處理空載掃描系統,高達4 MHz的PRR,進一步提高了生產率,實現了每秒超過266萬次的地面測量。
典型飛行高度從小於1,500英尺到12,100英尺不等(目標反射率> 20%)。

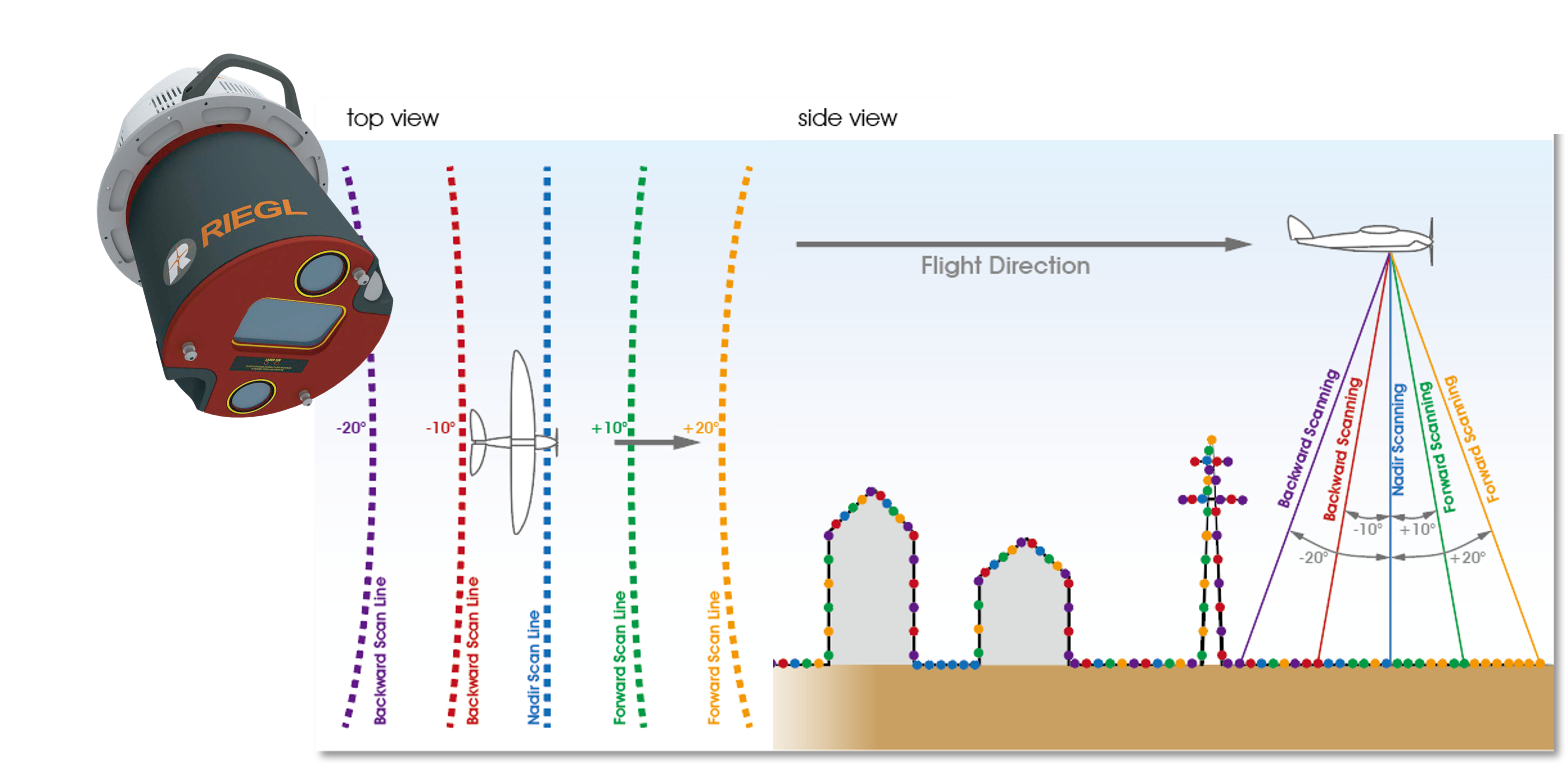

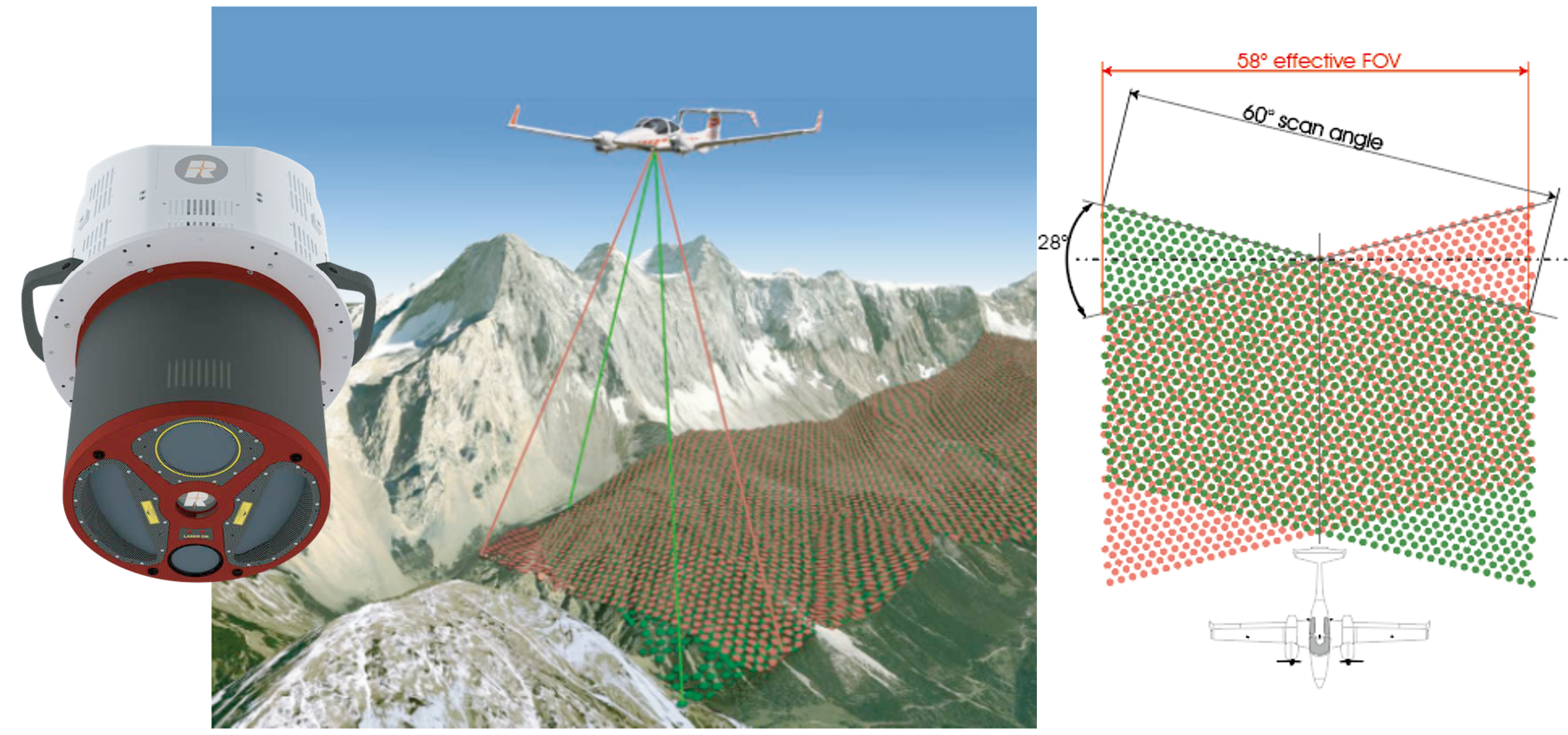

VQ-1560 II獨特的向前/向後掃描角度(58度大視野)使您能夠在高點密度下更有效,更準確地從多個角度捕獲數據。
該系統配備了整合IMU / GNSS單元, 並可選配1.5億像素RGB相機。第二照相機,也可以根據需求整合熱像儀或1.5億像素的近紅外相機。

VQ-780 II-S

• 2MHz 雷射PRR
• 測量速率高達1.33百萬點/秒
• 操作飛行高度超過4,100英尺( @20%反射率)
• 大氣雜波抑制獲取乾淨的點雲
• 高效能多回波信號偵測、即時波形處理、全波形紀錄及MTA處理技術
• 平行掃描線與均勻點分佈。
• 可直接整合於RIEGL ALS系統

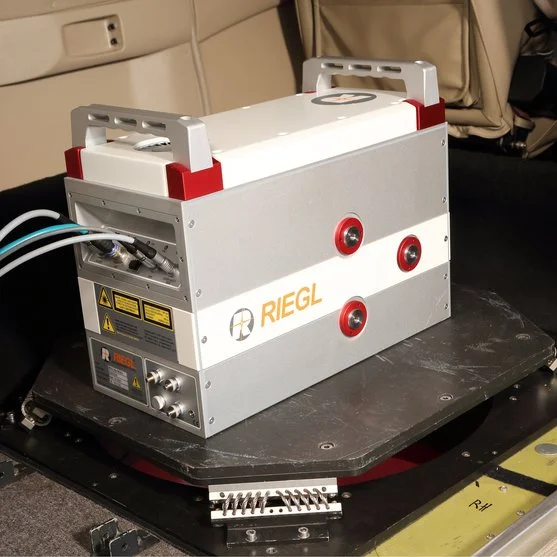

VQ-780 II

• 2MHz 雷射PRR
• 測量速率高達1.33百萬點/秒
• 操作飛行高度超過3,000英尺( @20%反射率)
• 大氣雜波抑制獲取乾淨的點雲
• 高效能多回波信號偵測、即時波形處理、全波形紀錄及MTA處理技術
• 平行掃描線與均勻點分佈。
• 可直接整合於RIEGL ALS系統

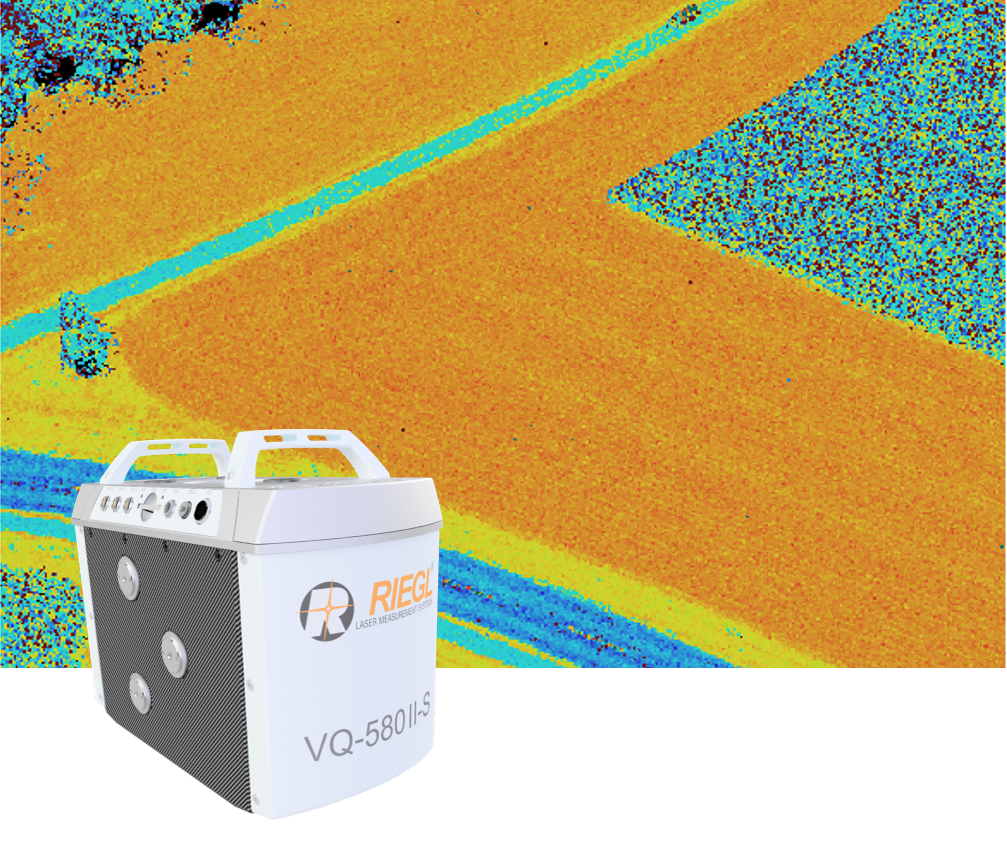

VQ-480II VQ-580II

• 2MHz 雷射PRR
• 測量速率高達1.25百萬點/秒
• 可達掃描FOV:75°
• 高效能多回波信號偵測、即時波形處理及MTA處理技術。
• 平行掃描線與均勻點分佈。
• 雷射波長:
VQ-480II:1550nm
VQ-580II:1064nm,更適合在雪地與冰山。

VPX-1

RIEGL VPX-1有完整的ALS掃描系統平台。可輕鬆,快速地安裝在直升機上的合適支撐臂上。

該平台由RIEGL VUX-240、三台Sony Alpha高分解析度相機和IMU / GNSS系統組成,非常適合地圖繪製應用。VUX-240 的高PRR與同步掃描方向(正下/前向/後向掃描),使高密度高細節的掃描工作有完善的解決方案。

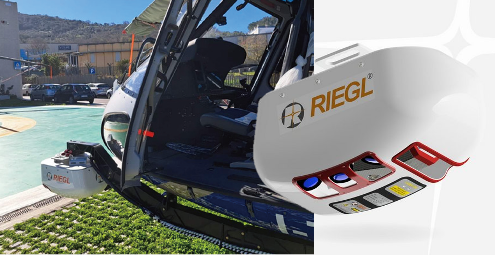

VP-1

RIEGL VP-1旨在將ALS掃描系統平穩地整合到載人直升機中。輕巧的小吊艙可以可快速安裝和卸下系統。

VP-1可整合VUX-1LR或VUX-240 空載掃描儀。整合IMU / GNSS /LiDAR、控制單元和相機系統到各自的設計中。

RIEGL VUX-240

• 1800 kHz 雷射PRR
• 測量速率高達1,500,000點/秒
• 掃描速度高達400線/秒
• 操作飛行高度超過4,600英尺
• 掃描FOV:75°
• 可安裝於大型無人機、直升機或定翼機。
• 擁有RIEGL獨特的回波信號數字化、波形處理及MTA處理技術
• 完整IMU、GPS數據串機械安裝和電子接口介面
• 內建1TB SSD

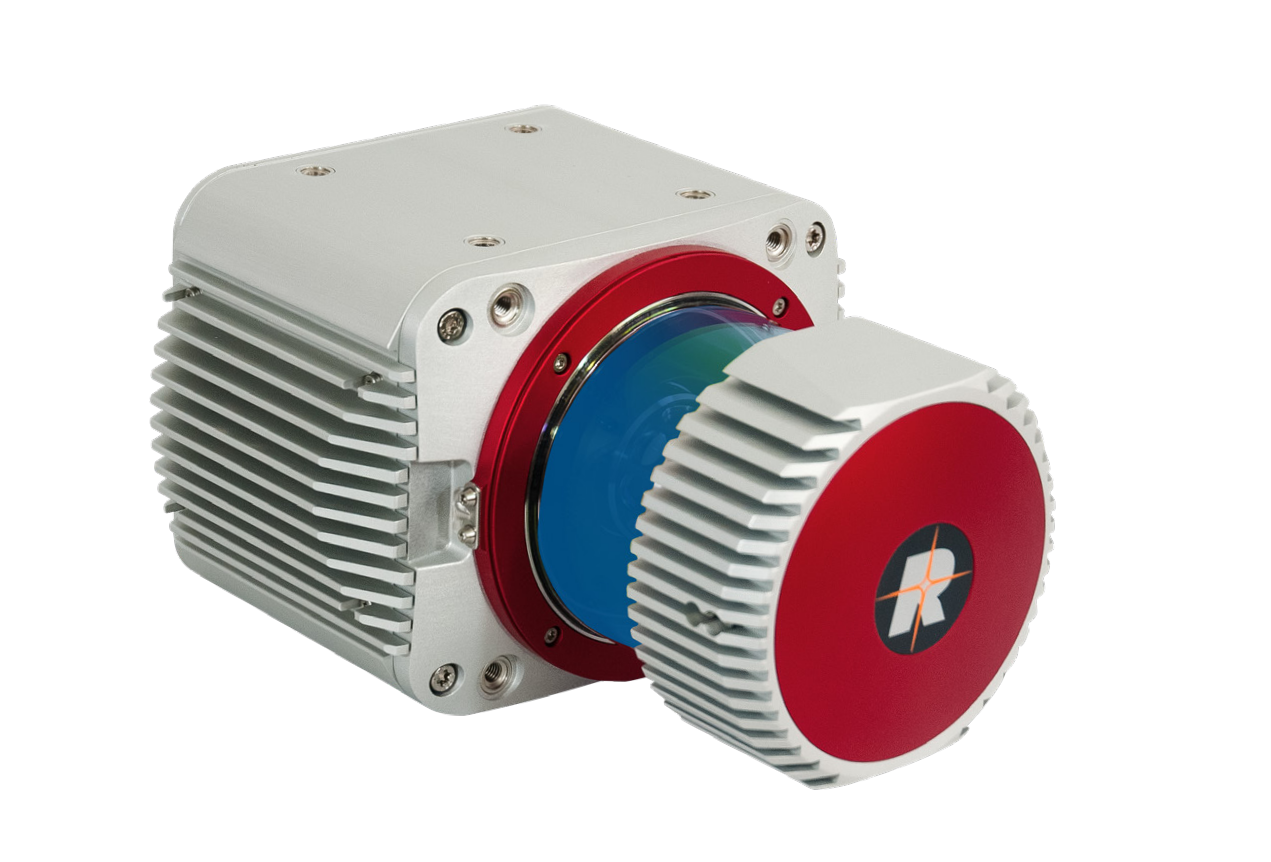

RIEGL VUX-1LR

• 15mm測量級精度
• 掃描速度高達200線/秒
• 測量速率高達750,000點/秒
• 操作飛行高度超過1,700英尺( @20%反射率)
• 掃描FOV:330°
• 擁有RIEGL獨特的回波信號數字化、波形處理及MTA處理技術
• 掃描儀分別可整合至車載系統、無人機系統及空載系統。
• 重量: 3.5 kg,堅固耐用
• 完整IMU、GPS數據串、LAN-TCP / IP和同步脈衝(1PPS)機械安裝和電子接口介面
• 內建1TB SSD

透水光達ALB

RIEGL ALB SYSTEM 空載LiDAR整合系統

RIEGL空載透水光達(ALB, Airborne Laser Bathymetry)以其在無縫地測量混合地景中的效率而著稱。因此,它被用於這些過渡地帶的水文製圖和海洋製圖,並具有在一次任務中獲取陸域地形和水域測深數據的優勢。這些過渡地帶通常包含多種多樣的自然棲息地、人工構造物、沈積物或基礎設施,很難只透過使用船載方式或陸上測量來完全覆蓋。

VQ-880-G II VQ-880-GH

RIEGL VQ-880-G是用於水文和地形測量的組合。

該系統整合IMU/ GNSS 系統及最多兩個相機。VQ-880-G系列使用綠色雷射,可以對水下地形進行高分辨率測繪。並配合紅外光雷射進行採集地面地形資料

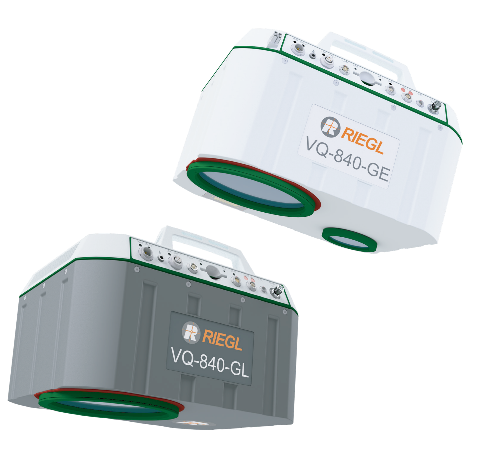

RIEGL VQ-840-G

• 200 kHz 雷射PRR
• 測量速率高達200,000點/秒
• 掃描速度高達100線/秒
• 為結合地形和透水雙用光達並可於機載和無人機設計。

影音Video

RIEGL 1560i 空載LiDARLiDAR

清楚可了解雙LiDAR波形處理空載掃描系統,在高空中的能力表現。

RIEGL 780i 空載LiDAR

RIEGL高效能多回波信號偵測、即時波形處理及MTA處理技術,及高PRR,可獲得高密度高均勻點雲資訊。

RIEGL 1560 出任務

RIEGL LMS-Q1560雙LiDAR波形處理空載掃描系統支持NASA JPL在美國科羅拉多州進行積雪勘測任務

RIEGL VP-1

RIEGL VP-1整合VUX-1LR遠,可安裝在有人駕駛直升機標準硬點和攝影機支架上。
快速釋放適配器支架和最少的外部電纜(即電源,LAN,GPS天線)可快速安裝和卸下系統。

RIEGL VQ 1560 II點雲成果

由點雲成果很清楚可了解到 VQ 1560 II的高性能。

RIEGL 2020 ALS 產品介紹簡報

由RIEGL 產品經理們進行ALS新產品介紹,讓各位更了解產品規格。
