• 客戶：Survey Hub / 里茲聯足球俱樂部（Leeds United Football Club）
• 服務：建物測量
• 產品：RIEGL VZ-600i
• 地點：英國約克郡里茲

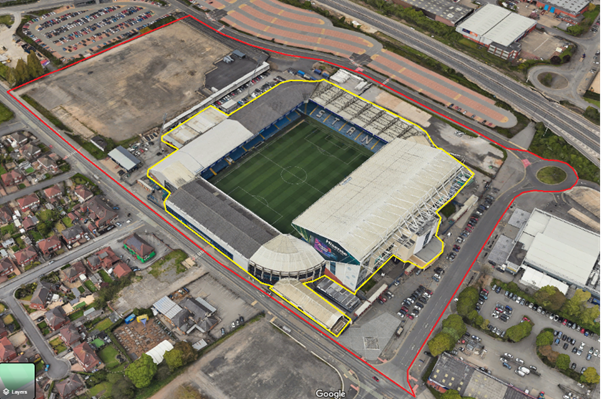

里茲聯足球俱樂部需要對艾蘭路球場（Elland Road Stadium）進行大規模測量，範圍涵蓋了所有看台的內部與外部。

在確認了此專案後，由提供不動產、土地與合規測量服務的全方位供應商Survey Hub承接了這項工作。

他們必須在有限的外業時間內完成任務，同時採集的資料精度必須滿足支援完整的3D Revit模型。

為了滿足這些需求，團隊高度依賴RIEGL VZ-600i，將其高速採集率與既有的地形控制點相結合。

艾蘭路球場是一個結構多元且持續運作中的大型場館，但關鍵區域的作業時間窗口非常短。

此專案要求團隊：

• 採集多個看台內部與外部的球場資料
• 在賽事活動與日常營運期間快速進行作業
• 產出足以用於既有建物資訊模型（BIM）的精確資料
• 將地面掃描與NavVis移動式掃描及無人機點雲進行整合
• 在完成數千站獨立掃描的同時，將干擾降至最低

由於需要超過5,000個掃描站點，其可靠性、效率與單點精度同樣重要。

在測試了多種方案後，團隊選擇了VZ-600i，主要是因為其於大型且正在營運的場館中具備結合了速度、精準度與效率的優勢。

該技術提供了三個實務上的優點：

• 大型空間的採集速度：VZ-600i支援快速覆蓋而不損失現場作業動能。低解析度的總覽掃描僅需約5秒，而以6mm @10m的解析度掃描也僅需約30秒，這有助於團隊充分利用短暫的時間窗口。
• 測量精確度：該系統支援在高達3mm＠50m的3D位置精度，工作範圍從0.5公尺到1000公尺，為狹窄的室內空間和較長的室外視距提供了靈活性。
• 互通性與資料處理：高達500 MB/秒的高速數據下載能力，實現了快速傳輸與處理。該平台專為不同採集方法的整合而設計，包括移動測繪選項以及支援了用戶自定義Python App。

在此處閱讀RIEGL VZ-600i的型錄

Survey Hub遵循一套結構化的工作流程，以維持採集效率，並確保整個球場的結果保持一致。

團隊首先建立堅實的控制框架，使用高效率的地面雷射掃描儀掃描了大部分區域，隨後引入移動式與空拍採集，以完善覆蓋範圍並增加額外的環境資訊。

1. 建立控制點：Survey Hub在地形測量階段建立了穩定的控制網，隨後使用相同的框架來錨定所有雷射掃描資料。

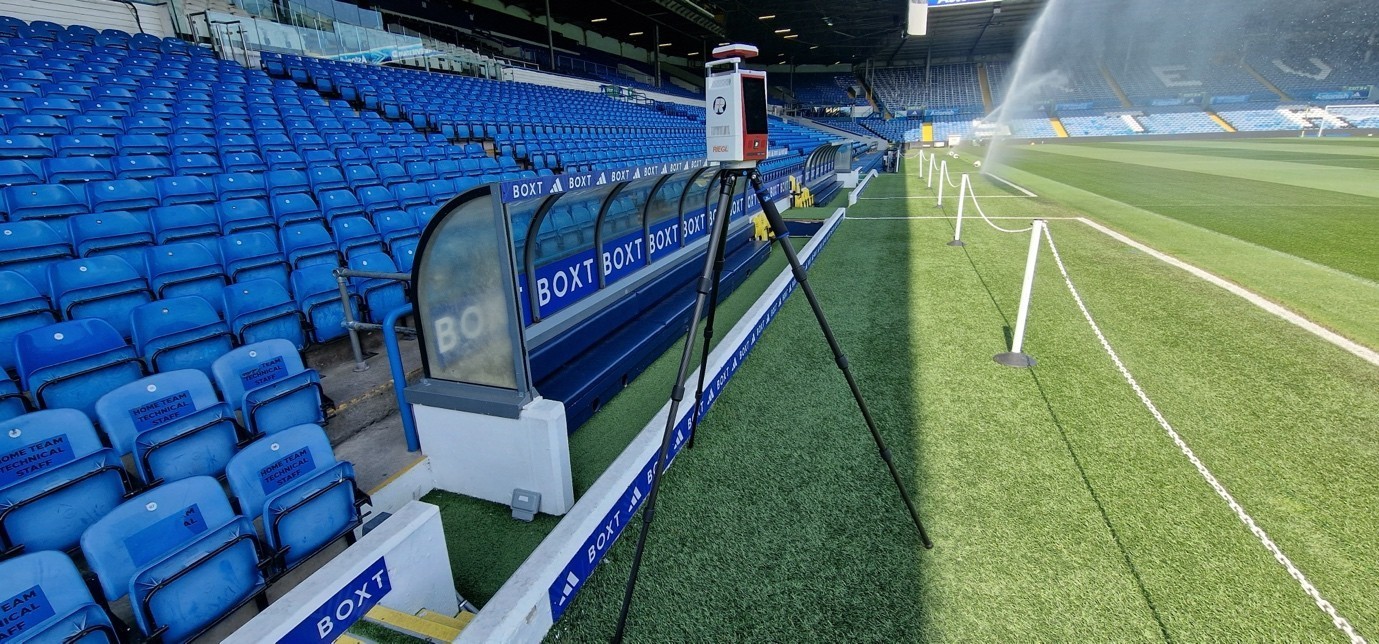

2. 現場快速採集：VZ-600i讓Survey Hub能在有限的進入時間內，高效地穿梭於看台及關鍵區域，以最小的干擾實現最大的覆蓋範圍。
3. 整合資料集交付：Survey Hub將RIEGL掃描資料與移動式的NavVis VLX資料以及無人機生成的點雲資料相結合，建立了一個更豐富、更具彈性的資料集以供未來使用。
4. 處理與拼接：全部5,250個掃描站點均在RiSCAN PRO中進行拼接與平差；當遇到處理或整合問題時，RIEGL也提供了即時的技術支援。

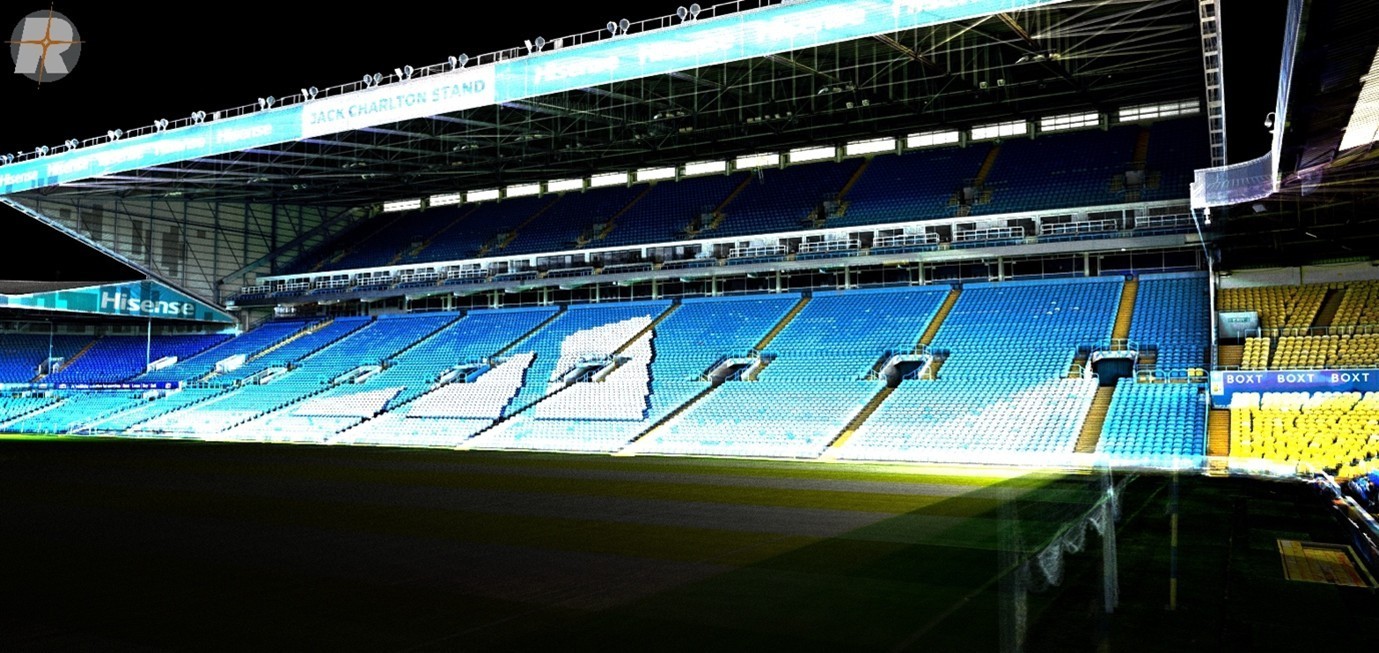

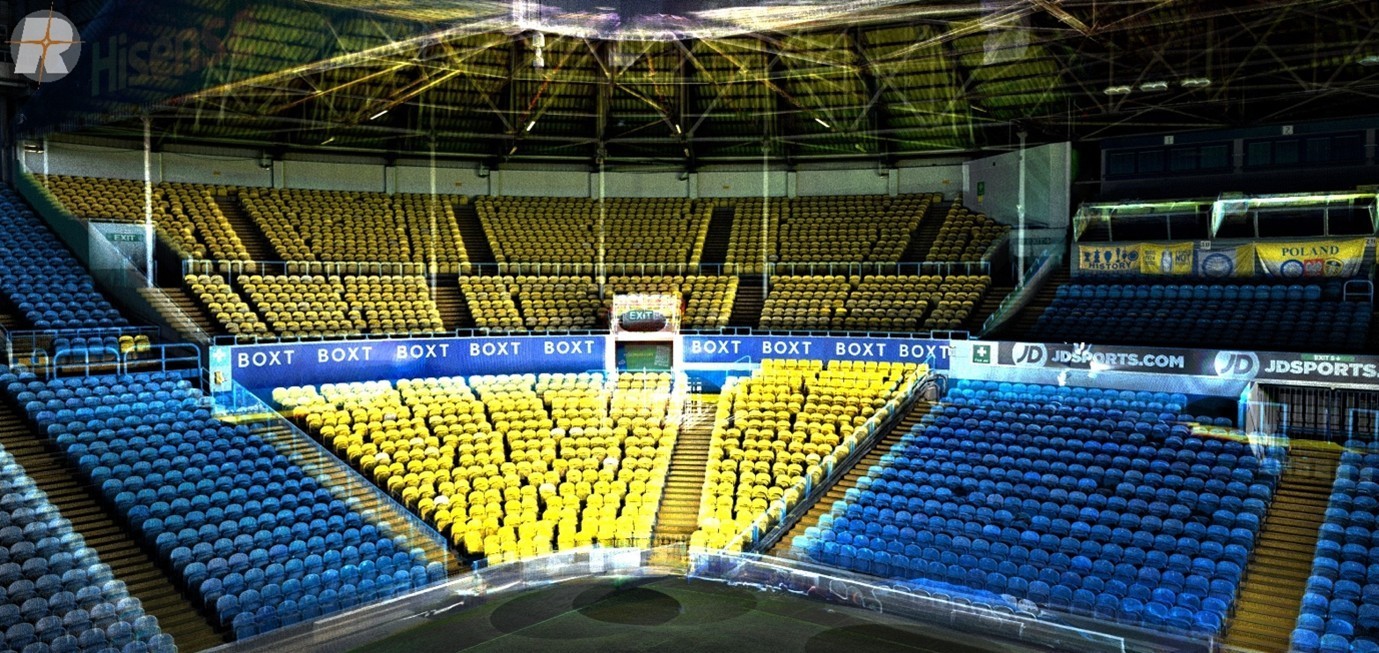

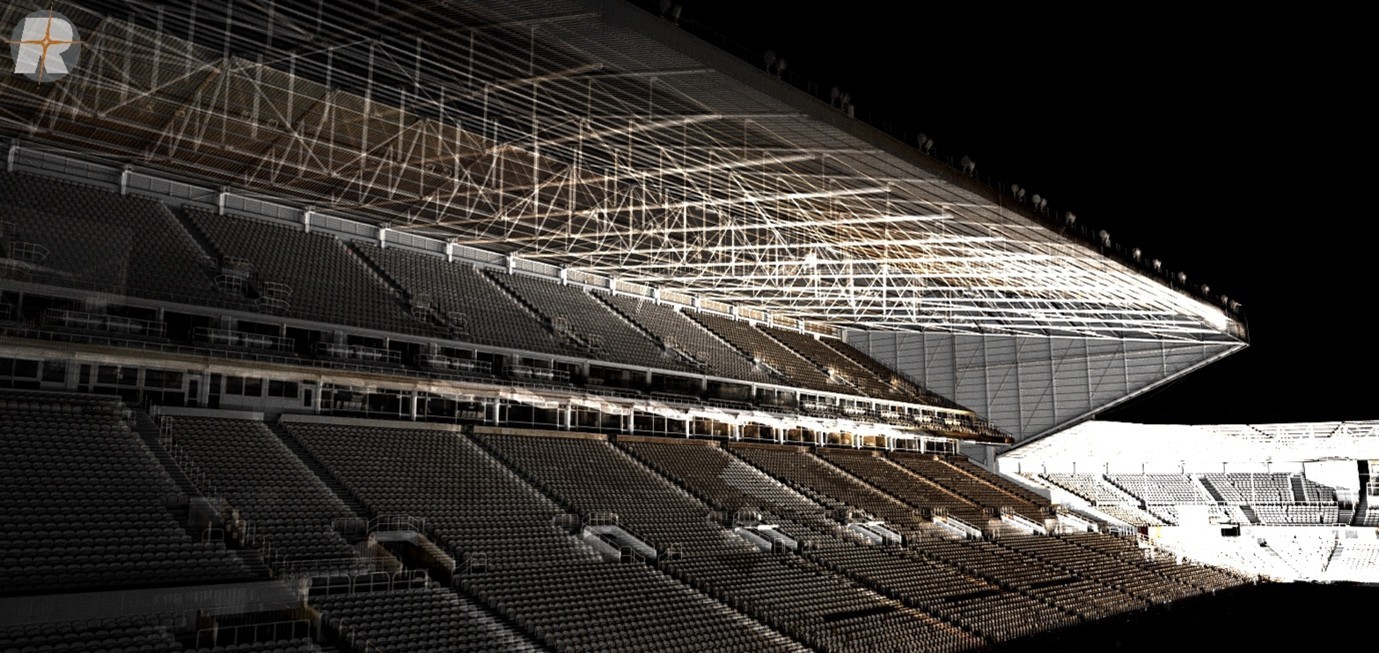

Survey Hub為艾蘭路球場交付了單一且拼接過的掃描資料集，範圍涵蓋看台的內部與外部。

團隊完成了5,250個掃描站點，並將雷射掃描納入地形測量階段所建立的相同控制網中，確保了整個專案範圍內結果的一致性。

最終成果包含完整的球場資料集與高品質的3D Revit模型，由Survey Hub內部的技術人員製作，以支援未來的重建工作。

該資料集現為客戶提供了可靠且可測量的基準，用以支援艾蘭路球場的規劃、設計及未來的擴建計畫。

「為了配合繁忙的足球俱樂部行程，我們需要一套精準且高效的解決方案，來獲取里茲聯足球俱樂部（LUFC）所有看台的內外部資料。無論是在現場還是辦公室遇到問題，RIEGL的人員都能迅速協助我們解決。此外，我們還將採集的 RIEGL資料與Survey Hub以移動式測繪系統NavVis VLX採集的資料以及無人機點雲資料進行整合，RIEGL的工作人員也非常樂意提供相關協助。我們對購買的RIEGL設備與處理軟體，以及在整個專案期間所獲得的支援水準印象深刻。」Survey Hub 的Lee Stevenson說。

對於作業時間有限的大型營運場館，RIEGL VZ-600i能讓複雜的採集專案變得確實可行。

在此案例中，掃描儀提供了高效率的資料獲取、可重複的精確度，以及與 NavVis和無人機資料的直接整合，使Survey Hub團隊能夠為這座英國主要足球場之一，交付專業且可用於建模的產出成果。

在此處進一步瞭解RIEGL VZ-600i掃描儀。如果您想就類似專案或 VZ-600i 與 RIEGL UK 洽談，請致電 +44 (0)1904-217785 或傳送電子郵件至info@riegl.co.uk。

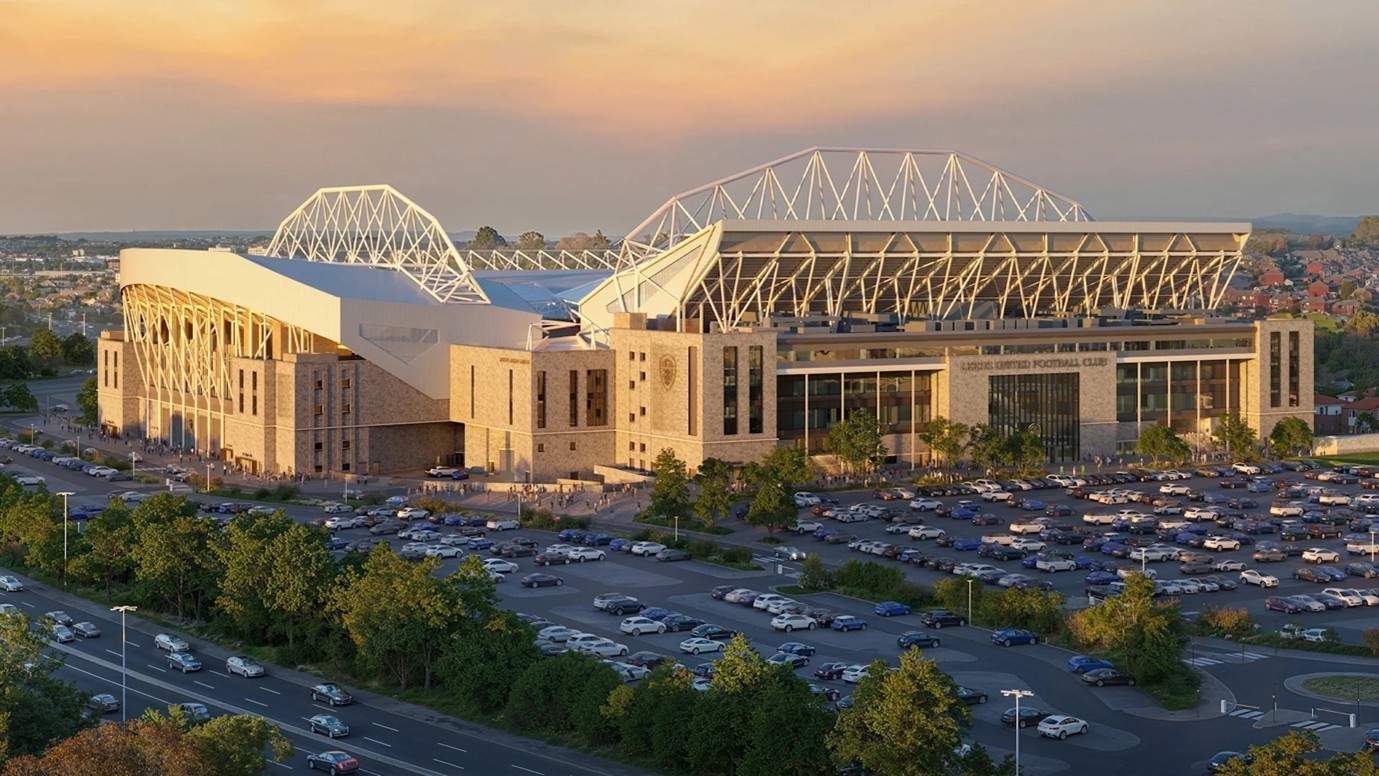

艾蘭路球場重建計畫的草案請點擊此處查看。
